Rozkrój formatek Jumbo i grubego szkła float — dopasowanie możliwości stołu CNC do gabarytów

Współczesna architektura opiera się na świetle i otwartej przestrzeni, co bezpośrednio napędza produkcję wielkogabarytowych szyb zespolonych. Fabryki obrabiające szkło płaskie muszą mierzyć się z bardzo zaawansowaną logistyką wewnątrzzakładową, ponieważ początkowy rozkrój tafli o formacie Jumbo wymaga podnoszenia i pozycjonowania ładunków o masie przekraczającej tonę. Standardowe wymiary takich bazowych formatek wynoszą 3210 na 6000 milimetrów, przy czym ich grubość sięga nierzadko 15 lub 19 milimetrów. Operowanie tak masywnym i kruchym materiałem na hali narzuca konieczność stosowania wysoce zautomatyzowanych linii roboczych. Urządzenia te skutecznie niwelują ryzyko nieodwracalnego uszkodzenia drogiego surowca, a jednocześnie odciążają fizycznie operatorów podczas długotrwałego cyklu przygotowawczego.

Bezpieczny załadunek i fizyka nacinania grubego szkła float

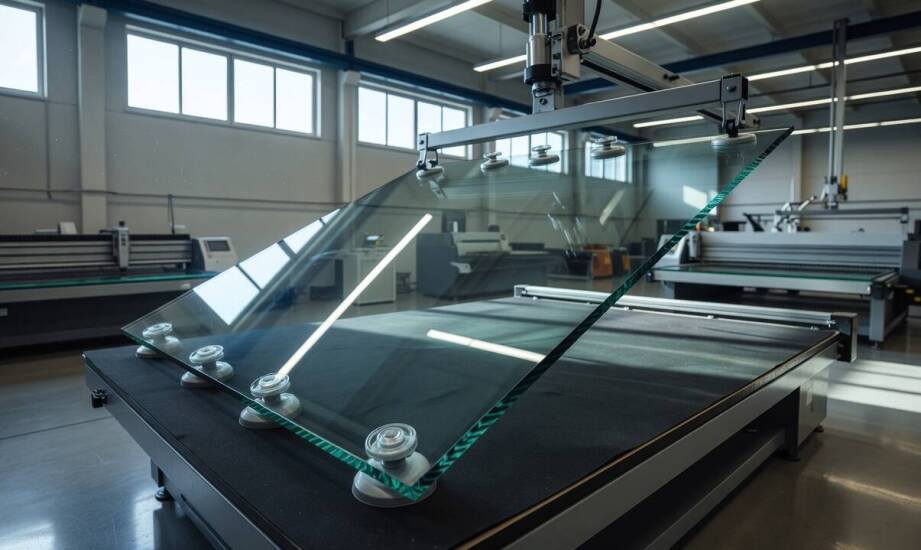

Układ załadowczy odpowiada za niezwykle ryzykowny moment przeniesienia materiału ze stojaków magazynowych na właściwe pole robocze maszyny. Wykorzystuje się w tym celu wytrzymałe ramiona mechaniczne oraz zintegrowane systemy podciśnieniowe z przyssawkami, które bezpiecznie stabilizują ciężką taflę podczas zmiany jej orientacji z pionowej na poziomą. Nowoczesna maszyna do cięcia szkła zazwyczaj dysponuje w pełni automatycznym, uchylnym blatem roboczym. Konstrukcja ta ułatwia gładkie pozycjonowanie formatki przed zablokowaniem jej w punkcie zerowym. Po opuszczeniu stołu do rygorystycznego poziomu aktywują się rozbudowane poduszki powietrzne, ułatwiające ostateczne dosunięcie surowca do baz referencyjnych bez zarysowania wrażliwej, dolnej powierzchni tafli.

Obróbka szkła float o grubości powyżej 10 milimetrów wymusza diametralną zmianę parametrów fizycznych samego procesu nacinania. Standardowa pneumatyka głowicy ustępuje miejsca specjalnym układom o zwielokrotnionym nacisku roboczym, zdolnym utrzymać stałą siłę penetracji ostrza na wielometrowych dystansach cięcia. Odpowiednio głęboka i szeroka rysa warunkuje prawidłowe pęknięcie monolitycznego bloku szkła, dlatego technicy montują kółka tnące o powiększonej średnicy i znacznie szerszym kącie ostrza. Zwiększony nacisk mechaniczny wiąże się nierozerwalnie z ogromnym tarciem punktowym. Problem ten eliminuje się poprzez intensywne smarowanie linii cięcia odparowującym olejem, co chłodzi karbidowe narzędzie oraz zabezpiecza mikropęknięcie przed jego natychmiastowym zamknięciem się pod własnym ciężarem.

Kinematyka łamania i cyfrowa optymalizacja rozkroju

Kontrolowane odspojenie bardzo grubych fragmentów materiału po nacięciu stanowi kolejne poważne wyzwanie inżynieryjne. Mechanizm fizycznej separacji opiera się na potężnych listwach łamiących oraz wzmocnionych belkach poprzecznych, wbudowanych bezpośrednio w strukturę blatu roboczego stołu. Pneumatycznie unoszone listwy muszą idealnie równomiernie rozkładać naprężenia wzdłuż całej długości narysowanej linii, aby dolne uderzenie precyzyjnie otworzyło szczelinę. Zbyt punktowy nacisk przy grubościach rzędu kilkunastu milimetrów niemal zawsze prowadzi do powstania wewnętrznych pęknięć ukośnych i destrukcji formatki. W najbardziej obciążonych liniach produkcyjnych statyczne listwy zastępuje się czasami przesuwnymi zespołami kółek łamiących, co drastycznie poprawia kontrolę nad kierunkiem propagacji pęknięcia.

Maksymalne wykorzystanie cennej powierzchni tafli Jumbo wymaga bezbłędnego ułożenia całego planu cięcia przed startem głowicy. Z pomocą przychodzą zaawansowane algorytmy cyfrowego nestingu, które mapują układ poszczególnych formatek na wirtualnym polu roboczym z dokładnością do ułamków milimetra. Oprogramowanie optymalizacyjne przelicza tysiące geometrycznych kombinacji, aby zredukować szerokość bezużytecznych odpadów technologicznych do absolutnego minimum. System automatycznie rezerwuje niezbędne marginesy na późniejsze szlifowanie krawędzi oraz wyznacza dodatkowe cięcia pomocnicze, ułatwiające bezpieczne wyłamanie wewnętrznych wycięć. Cyfrowa optymalizacja radykalnie ogranicza straty materiałowe, podnosząc wskaźniki rentowności przy realizacji zleceń na nietypowe rozmiary szyb.

Sztywność konstrukcyjna kluczem do powtarzalności produkcji

Wdrożenie linii obsługującej największe rozmiary rynkowych przeszkleń wymaga gruntownej analizy parametrów wytrzymałościowych całej bazy maszyny. Nominalna nośność stołu CNC projektowanego do zadań ciężkich musi wielokrotnie przekraczać statyczny ciężar pojedynczej tafli, osiągając wytrzymałość mierzoną w tonach na metr kwadratowy podparcia. Tylko monolityczna, stalowa rama maszyny skutecznie pochłania drgania rezonansowe powstające podczas błyskawicznych przejazdów bramy tnącej. Brak odpowiedniej, fabrycznej sztywności skutkuje natychmiastowymi mikroodchyleniami głowicy. Zjawisko to faluje linię rysy, obniża jakość krawędzi i stwarza gigantyczne problemy na etapie wprowadzania szyb do myjek i krawędziarek.

Praktyka instalacyjna i serwisowa specjalistów MCS Techno wskazuje na krytyczne znaczenie stanu wypracowania podzespołów kinematycznych przy pracy z formatem Jumbo. Zdolność maszyny do utrzymania perfekcyjnej geometrii w warunkach ciężkiego, wielozmianowego obciążenia decyduje o braku awarii blokujących całą linię przetwórczą. Każda wydajna maszyna do cięcia szkła traci swoją precyzję, jeśli zaniedba się okresową regenerację prowadnic oraz kalibrację pneumatyki łamiącej. Długoterminowy sukces w produkcji potężnych pakietów szybowych opiera się ostatecznie na bezkompromisowym dopasowaniu sztywności ramy do siły układów odspajających i logiki systemów cyfrowych.
