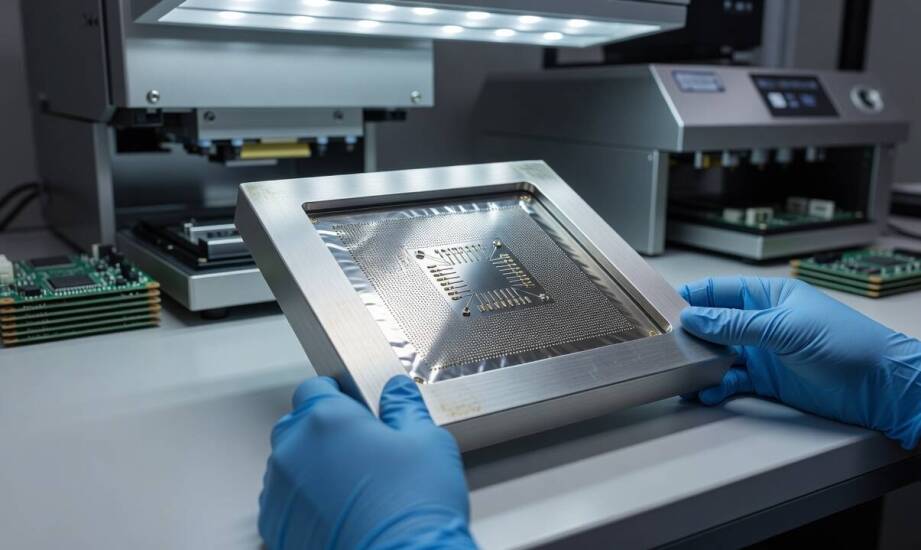

Rama aluminiowa czy wersja bezramkowa — co zmienia w zachowaniu szablonu do SMT

W produkcji układów elektronicznych (SMT) precyzyjne wycięcie otworów w stali to tylko połowa sukcesu, ponieważ o ostatecznym zachowaniu materiału podczas nanoszenia pasty lutowniczej decyduje sposób jego osadzenia. Inżynierowie procesu stają przed kluczowym wyborem między klasyczną ramą aluminiową a systemem bezramkowym, co bezpośrednio rzutuje na fizykę naciągu. Zastosowana konstrukcja determinuje stabilność całego cyklu, chroni przed odkształceniami mechanicznymi i wpływa na powtarzalność parametrów przy częstych zmianach produkcyjnych. Decyzja ta nabiera krytycznego znaczenia przy zaawansowanej miniaturyzacji komponentów SMD, gdzie tolerancja błędu w objętości transferowanej pasty maleje, a niestabilność szablonu generuje braki na wczesnym etapie montażu.

Jak rama aluminiowa stabilizuje naciąg w druku SMT?

Trwałe wklejenie folii w sztywny profil aluminiowy zapewnia stały i równomierny naciąg na całej płaszczyźnie roboczej, co skutecznie eliminuje ryzyko ugięcia materiału pod naciskiem rakla. Wysokie napięcie początkowe ułatwia idealne przyleganie do powierzchni płytki drukowanej (PCB), tworząc niezwykle szczelną barierę podczas rozprowadzania spoiwa. Tak przygotowane środowisko robocze minimalizuje powstawanie defektów objętości pasty, co widać szczególnie przy montażu gęsto upakowanych układów scalonych. Odpowiednio zaprojektowane stalowe szablony zachowują wyjściowe parametry sprężystości nawet po zrealizowaniu kilkudziesięciu tysięcy cykli druku, dając pewność nieprzerwanego procesu na liniach wysokoseryjnych.

Stabilność ramy drastycznie ogranicza zmienne w procesie technologicznym na stanowisku sitodruku. Operator maszyny nie musi polegać na sprawności zewnętrznych systemów pneumatycznych drukarki, ponieważ optymalny naciąg zostaje fabrycznie nadany przez producenta blachy. Sztywne i permanentne mocowanie chroni delikatne krawędzie otworów przed mikrouszkodzeniami, co ma fundamentalne znaczenie przy nakładaniu past lutowniczych lub klejów o wyższej lepkości. Gęstsze substancje stawiają większy opór i wymagają mocniejszego odrywania folii od laminatu po przejściu rakla. Odpowiednie napięcie gwarantowane przez ramę aluminiową zapewnia błyskawiczne wyjście bez rozmazywania krawędzi transferowanego nadruku.

Kiedy szablony bezramkowe zyskują przewagę na linii?

Alternatywne systemy mocowania wykorzystują zewnętrzny mechanizm napinający uruchamiany tuż przed faktycznym rozpoczęciem pracy drukarki. Wersja bezramkowa zwiększa operacyjną elastyczność w zakładach o bardzo częstych przezbrojeniach, gdzie dominuje produkcja niskoseryjna oraz faza prototypowania wczesnych projektów (NPI). Brak masywnego kołnierza sprawia, że formatki ważą znacznie mniej i zajmują ułamek przestrzeni w regałach magazynowych. Takie rozwiązanie wymiernie obniża koszty logistyczne zakładu oraz ułatwia dokładne czyszczenie formatek w standardowych myjkach ultradźwiękowych o mniejszej pojemności komory.

Rezygnacja z grubego profilu pociąga za sobą jednak znacznie bardziej rygorystyczne wymogi dotyczące ostrożności i obsługi manualnej. Cienka folia pozbawiona wsparcia obrzeży łatwo ulega przypadkowym zagięciom podczas rutynowego transportu wewnątrz hali. Sprawne funkcjonowanie takich systemów wymusza bezbłędną kalibrację modułu napinającego w urządzeniu drukującym. Niewystarczająca siła naciągu natychmiast powoduje zapadanie się materiału w centralnej części, skutkując nieregularnym transferem masy i powstawaniem zwarć. W produkcji przedsiębiorstwa KOMA LASER SMT wykorzystuje się technologię wycinania LPKF, która gwarantuje idealną gładkość ścianek, ale pełny potencjał tej obróbki uwalnia się wyłącznie przy rygorystycznie kontrolowanym rozciągnięciu arkusza na blacie.

Wybór optymalnego formatu osadzenia opiera się na chłodnej analizie obciążenia konkretnej linii produkcyjnej. Zakłady realizujące wielozmianowe, nieprzerwane serie montażowe uzyskają najwyższą powtarzalność dzięki inwestycji w sztywne profile aluminiowe, które znoszą setki myć maszynowych. Z kolei parki maszynowe nastawione na krótkie partie produkcyjne, prototypy i dużą zmienność projektową efektywniej wdrożą systemy z zewnętrznym naciągiem. Ostateczna decyzja technologiczna obejmuje precyzyjny balans między pożądaną jakością układania spoiwa a ergonomią codziennego przezbrajania sprzętu.
